■ 시작하며
앞서 작성한 천장 전등 교체하기 내용에서 간략하게 보여주었던 내용을 상세하게 작성하고자 합니다.
처음 천장등을 교체하고자 생각했을때 커버를 열고 전선을 마주하니 두려움이 들었던 것이 사실입니다. 이 글을 찾아보신 분들또한 두려울 수 있지만, 막상 실행해보니 크게 어려울 것은 없었다는 점을 알려주고 싶었습니다.
이 글이 천장등을 교체하려는 분들께 도움이 되길 바랍니다.
* 전기를 다룰때에는 반드시 차단기를 내리고 안전에 유의하시기 바랍니다.
* 본 글은 비전문가도 전등 교체를 할 수 있다는 점을 보여주기 위해 작성되었습니다.
* 비전문가이기 때문에 잘못된 내용도 있을 수 있으니 유의하시기 바랍니다.
(댓글으로 잘못된 내용을 알려주시면 정정하겠습니다.)
◆ 이전글
1. 전등의 종류
가. 발광 형태에 따른 분류
일반 가정에서 사용하는 전등은 빛을 밝히는 방법에 따라 크게 백열등, 형광등, LED 등으로 나뉘어진다.
물론 더 상세하고 전문적으로 나눌수도 있겠지만, 우리는 일반인이고 가정집을 유지보수 및 관리하는 정도로만 알면 충분하다고 생각한다.
요즘의 가정집은 보통 LED를 설치하며, 나또한 안정기를 교체하는 것이 싫어서 LED로 교체하게 되었다.
나. 점등 형태에 따른 분류
LED로 교체를 진행하면서 장소와 목적별로 조명을 선택하고 싶었다.
드레스룸으로 사용중인 방과 서브룸의 경우 흰색(주광색)의 단일 조명만 있으면 충분했고, 침실과 거실의 경우 간접등 기능까지 겸하고 싶었다.
이렇게 사용목적과 장소별로 전등을 고르고 주문하였다.
1) 일괄 점등: 단일한 빛 또는 스위치 1개만으로 조절 가능한 전등
2) 간접등: 보통 전구색의 빛으로 조금 더 어두운 느낌의 전등
3) 부분(분할) 점등: 위 두가지를 한번에 이용하는 것으로, 스위치 2개를 이용하여 조절
4) 밝기조절등 (디밍등, 디밍조명): 한가지 빛을 밝기만 조절하며 이용
2. 배선(전기선) 연결 방법
가. 배선의 종류
배선(전기선)은 조금 더 조심히 다룰 필요가 있다.
요즘 짓는 아파트나 신축 건물의 경우 전기 배선은 용도와 목적에 따라 색상을 구분하여 사용하므로 조금 더 알아보기가 용이하다.
중성선, 전압성(상선), 접지선의 사용 용도와 이론적인 설명은 다른 블로그나 유튜브에서 한번더 검색해보시길 추천드립니다.
- 1) 중성선: 전기가 계속 흐르고 있는 상태
- 2) 전압선(상선, 스위치선): 스위치의 활성화 상태에 따라 전등을 켜고 끄기 위한 배선
- 3) 접지선: 누전 등의 문제로 전기에 이상시 전력을 차단하여 전기 사고 발생 차단을 위한 배선
이 글에서는 위에서 설명하였듯 색상으로 배선(전기선)을 구분할 수 있는 일반적인 방법을 설명드리고 있으며, 색상을 확인 후 기존에 설치된 전등 배선을 한번 더 확인하여 작업하시길 바랍니다.

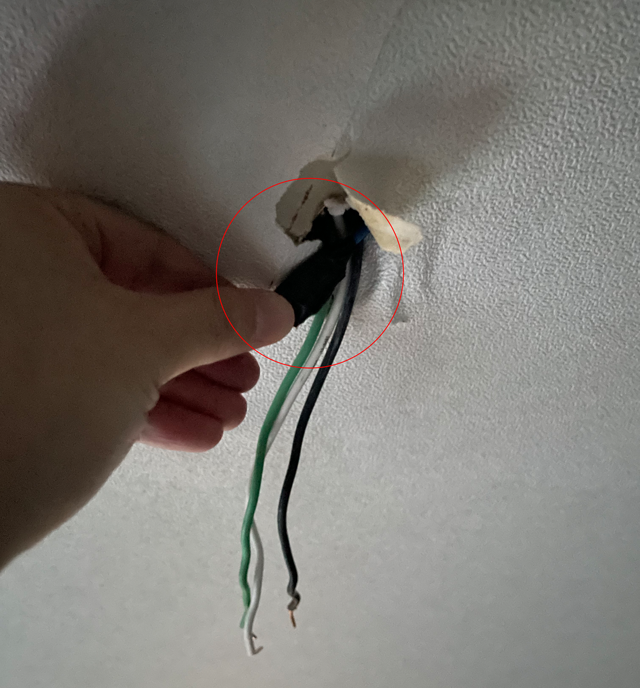

기존에 설치되어있는 천장등의 커버를 분리하면 배선을 확인 할 수 있습니다.
저의 경우와 동일할 경우 새로운 전등을 설치하는 것은 매우 쉽게 진행할 수 있습니다.
N으로 표기된 것이 중성선이며, 숫자로 표기된 것이 스위치, 접지 기호로 표기된 것이 접지선 입니다.
참 쉽죠?
{대충 밥로스 아저씨}
나. 스위치의 종류
(전등)스위치를 보면 “0로 0구”라고 표기되어 있는 것을 확인할 수 있습니다. 알고보면 굉장히 쉬운 내용 입니다.
- 1) 0로
- 전등 한개에 연결된 스위치의 수
- 방 안에서만 불을 켜고 끌 수 있다면 1로
- 다른 위치에서도 불을 켜고 끌 수 있다면 3로 - 2) 0구
- 한개의 스위치에 존재하는 버튼의 수
- 버튼이 하나라면 1구, 2개면 2구, 3개면 3구…
다. 배선 연결
- 기존 전등과 새로 구입한 전등의 배선(전기선, 전선) 수나 연결 단자의 모양이 같다면 고민할 필요가 없습니다. 똑같이 연결해 줍니다.
- 배선(전기선, 전선)의 수는 같은데 연결 단자가 달라 보이거나 불안하다고 해도 두려워마세요! 짝만 잘 맞춰주면 됩니다. 기존 배선과 다를 경우 아래 내용을 참고합시다.
라. 기존 배선과 다를때
1) 스위치 2구를 1구만 사용하기
- 저희집 중 방 한개가 이 경우에 해당했습니다. 어려울 것 없습니다. 단순하게 생각하면 됩니다. 2개 중에 1개만 사용하면 됩니다.
- 스위치 커버를 열어서 사용할 스위치 전선의 색상을 확인하고, 천장에 연결된 전선의 색상만 이용합니다.
- 저의 경우 두개 스위치 중 아래에 있는 스위치는 미사용 예정이므로, 천장에 나온 상선 중 파란색 전선을 절연테이프(전기테이프)을 이용해 감아줬습니다.
- 스위치도 같이 교체하면 더욱 좋습니다. (스위치 교체하기는 다음 기회에 별도로 작성해 보겠습니다.)
2) 스위치 수 늘리기
- 스위치가 1개 밖에 없는 방에 2개 이상의 전구를 사용하거나, 부분 점등 조명을 사용하고자 하는 경우에 필요합니다.
- 기존에 설치된 전기 선을 따라서 추가 전선을 넣어주고 스위치까지 교체가 필요합니다.
- (조금더 복잡한 과정이므로 별도로 다뤄보겠습니다.)
3) 전등에 접지선이 안보일때
- 다른 회사의 조명은 어떤지 모르겠으나, 비츠조명의 제품들은 접지에 불친절하다는 느낌을 많이 받았습니다.
- 기존 조명은 다른 배선과 함께 접지선 연결 커넥터가 존재하였으나, 비츠조명은 접지선이 조명 기판 뒤쪽에 있는 경우가 있고 설명도 부족했습니다.
- 배선을 이해하고 나니 접지선을 찾을 수 있었고, 뒤쪽에 접지선이 존재하는 비츠조명의 전등에 접지선을 연결할 수 있었습니다.
3. 전등 고정 방법
가. 나사 선택
- 천장 조명을 설치하는 천장의 경우, 거의 대부분 가정의 천장은 석고 보드로 이루어져 있습니다.
- 벽이나 일반 가구에 이용하는 보통 나사를 사용하면 천장등이 바닥에 떨어져 큰 사고로 이어질 수 있습니다.
- 석고 보드에는 안정적인 고정을 위하여 석고 앙카, 동공 앙카, 토우 앙카 등을 이용합니다.
- 석고 보드가 고정된 나무상(천장 프레임)의 위치를 알고있거나, 찾을 수 있다면 일반 나사를 이용해도 됩니다.
나. 석고 앙카 사용 방법
- 전등을 천장에 고정시키는 방법으로 석고 앙카를 사용했습니다.
- 조명을 구입할때 석고 앙카를 같이 구입하였으며, 앙카와 피스가 한쌍으로 이루어져 있습니다.

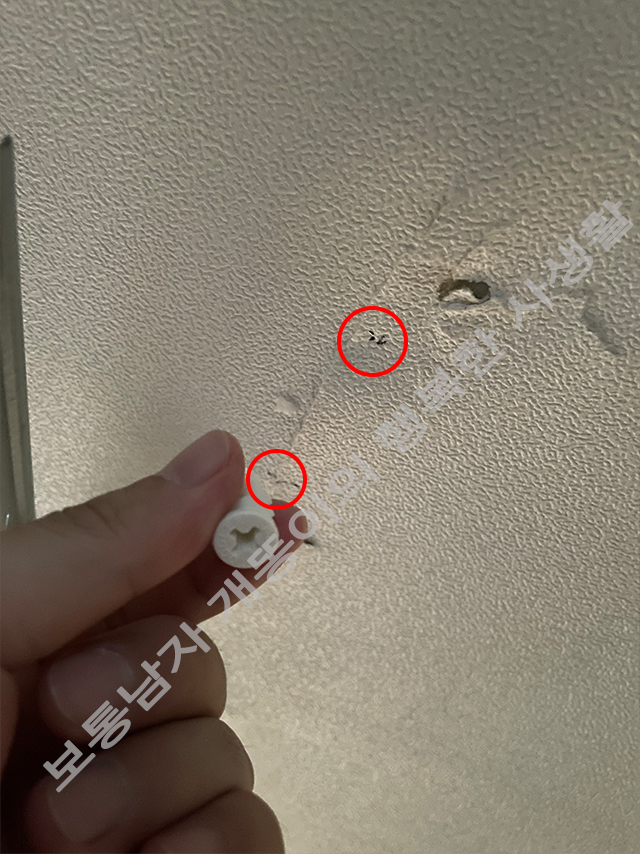

- 전등 브라켓(버팀대, 지지판)을 천장에 고정시켜두고 볼펜으로 구멍 위치를 표시합니다.
- 볼펜으로 표시된 곳에 앙카를 드라이버로 힘주어 누르며 돌려서 넣어줍니다. (앙카가 천장에 밀착되면 더이상 힘을 주면 안됩니다. 석고 보드는 생각보다 약하기 때문에 너무 큰 힘을 주면 석고 보드 자체가 부서집니다.)
- 전등 브라켓(버팀대, 지지판)을 다시 천장에 붙이고 앙카 위치를 잘 확인하여 피스(나사)를 돌려 결합시켜 줍니다.
4. 마치며
- 전기를 다루는 작업이다 보니 어렵다기 보다는 두려운 작업일 수 밖에 없습니다. 안전에 유의하며 잘 준비하고 작업한다면 의외로 쉽게 할 수 있습니다. (설치 서비스를 받을 경우 천장등 4개면 10만원 내외의 비용이 발생하니, 꼼꼼하게 준비해서 절약하는 것도 좋겠죠? ㅎㅎ)
- 배선을 보는 방법을 이해하고 나니 자신감이 생겼습니다. :)
- 거실등이나 큰 사이즈의 전등은 다소 무거울 수 있습니다. 석고 앙카 등을 많이 이용하여 안전하게 고정해 줍시다.
■ 요약
- 1) 전기 작업은 차단기를 내리고 안전에 유의하며 작업합니다.
- 2) 천장 전등(천장등) 교체 비전공자도 할 수 있습니다.
- 3) 배선(전선, 전기선)은 색상 구분으로 쉽게 구분 가능합니다.
- 4) 천장 조명(천장등) 교체 시 석고 앙카가 필요합니다.
- 5) 본인의 기억력을 못믿는다면 중간중간 전선 연결 모양을 사진을 찍어둡니다.
* 사용된 제품
- 1. 거실등: 비츠조명 플레타 거실등 125W
- 링크: https://www.vittz.co.kr/shop/shopdetail.html?branduid=2090237 - 2. 침실등: 비츠조명 로에라 방등 80W
- 링크: https://www.vittz.co.kr/shop/shopdetail.html?branduid=2088769 - 3. 방등: 비츠조명 루미스 삼성 방등 50W
- 링크: https://www.vittz.co.kr/shop/shopdetail.html?branduid=11966
* 위 제품은 직접 구매 후 직접 설치한 제품으로서 광고 제품이 아닙니다.
정보전달의 목적으로 작성되었음을 알려드립니다.
